Введение
Вы когда-нибудь задумывались, как можно преобразовать физический мир в цифровую 3D-модель? Ответом на этот вопрос является 3D-сканирование, которое производит революцию в отраслях от здравоохранения до развлечений. В этой статье мы рассмотрим, как выполняется 3D-сканирование, уделив особое внимание лазерному 3D-сканеру — мощному инструменту, лежащему в основе этих цифровых преобразований.
Вы узнаете о различных методах сканирования, их применении и о том, как эта технология формирует будущее дизайна и инноваций. Что такое 3D-сканирование?
Определение и ключевые понятия
По своей сути 3D-сканирование — это процесс передачи формы, размера и текстуры объекта в цифровом формате. С помощью сканирующего устройства датчики собирают данные с поверхности объекта, которые затем преобразуются в 3D-модель. Эту модель можно использовать в различных приложениях, включая 3D-печать, виртуальную реальность, дополненную реальность (AR) и многое другое.
3D-сканирование обеспечивает цифровое представление, которое может точно воспроизвести физические свойства объекта. Это делает его мощным инструментом для дизайнеров, инженеров и творцов, которым нужны точные модели объектов реального мира для дальнейшей обработки или анализа.
Как работает 3D-сканирование?
3D-сканирование работает путем сбора подробных данных о поверхности с использованием специализированных инструментов и технологий. Сканер излучает сигнал, обычно лазерный или структурированный свет, который отражается от объекта и возвращается к датчику. Эти данные используются для расчета расстояния и деталей поверхности, создавая «облако точек» объекта. Часто требуется несколько сканирований под разными углами, чтобы охватить все размеры объекта.
Датчики и камеры играют решающую роль в сборе информации о глубине, цвете и геометрии. Собранные данные затем обрабатываются для создания цифровой 3D-модели. Эти модели обычно отображаются в программе автоматизированного проектирования (САПР), которую можно в дальнейшем редактировать или уточнять.

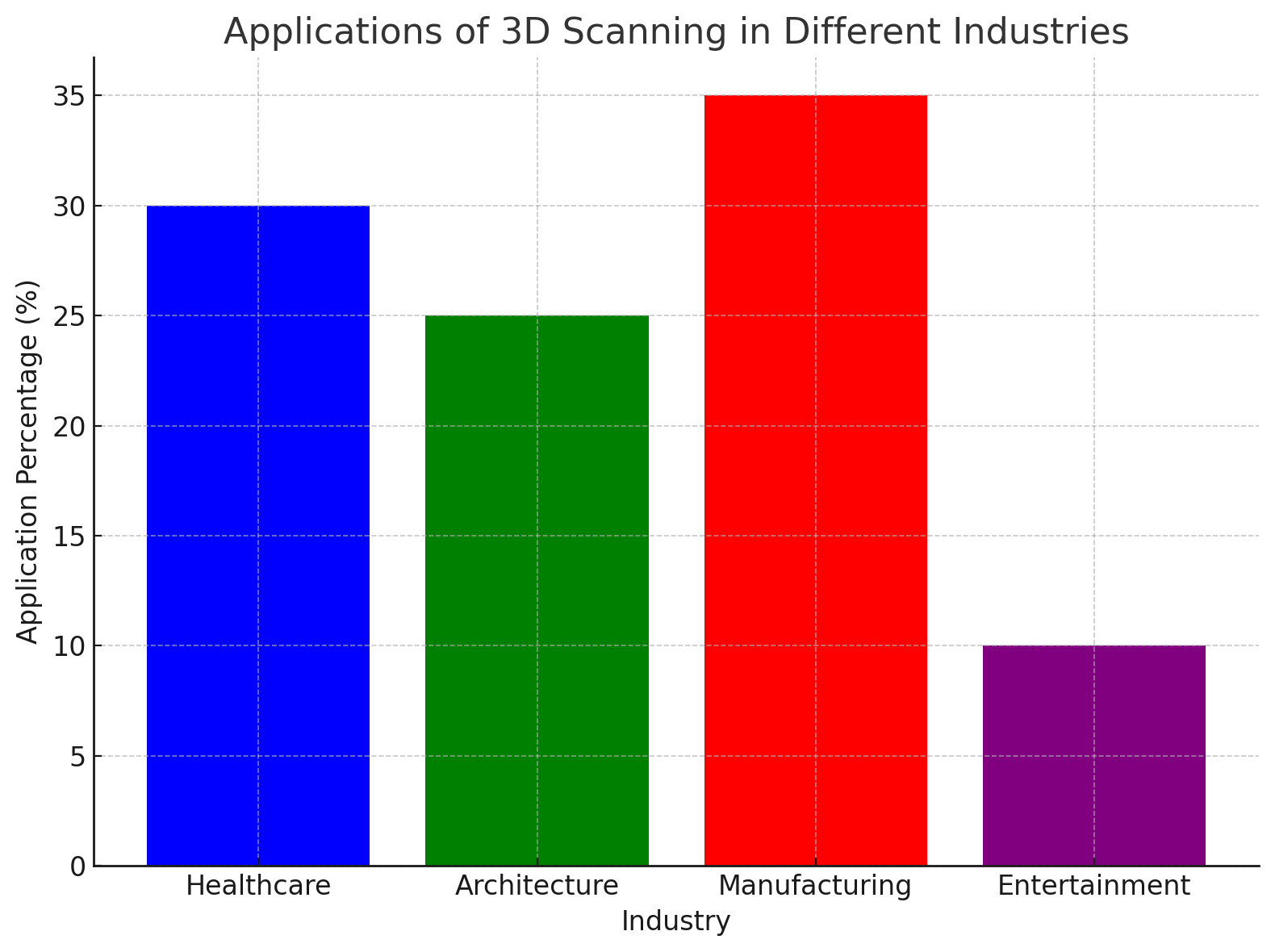

Применение 3D-сканирования
3D-сканирование стало бесценным инструментом в различных отраслях:
● Здравоохранение. При создании персонализированных протезов и медицинских имплантатов 3D-сканирование обеспечивает точную посадку и функциональность.
● Игры и анимация. В VR и AR 3D-сканирование реальных объектов или персонажей повышает реалистичность цифровой среды.
● Проектирование и производство. Компании используют 3D-сканирование для обратного проектирования, контроля качества и проектирования продукции, обеспечивая точность производственных процессов.
● Сохранение и археология: 3D-сканирование помогает сохранить культурное наследие, создавая подробные цифровые копии исторических артефактов и памятников.
Промышленность | Приложение | Выгода |
Здравоохранение | Индивидуальное протезирование, планирование операции | Точные, персонализированные решения |
Архитектура | Сканирование зданий, проекты реконструкции | Точные размеры и дизайн |
Производство | Дизайн продукции, контроль качества | Быстрое прототипирование, точное тиражирование |
Развлечение | Видеоигры, VR-моделирование | Реалистичная среда и аватары |
Процесс 3D-сканирования
Подготовка к 3D-сканированию
Успех 3D-сканирования во многом зависит от подготовки. Перед сканированием объекта необходимо тщательно настроить среду для оптимизации качества сканирования. Объект должен быть чистым, без пыли и мусора и находиться в устойчивом положении, чтобы избежать искажений во время сканирования. Для объектов с блестящей или отражающей поверхностью может потребоваться нанести матовое покрытие или использовать другой метод сканирования, чтобы отражения не мешали процессу.
Освещение – еще один важный момент. Правильное освещение гарантирует, что датчики сканера смогут обнаружить точные детали поверхности, не создавая резких теней. Хорошо освещенная среда помогает сканеру считывать данные со всех сторон, что приводит к более точной 3D-модели.
Сканирование объекта
После завершения подготовки начинается процесс сканирования. Для 3D-сканирования используются различные методы, в том числе лазерные 3D-сканеры, фотограмметрия и сканирование структурированным светом.
● Лазерное 3D-сканирование. Лазерный 3D-сканер излучает лазерный луч на поверхность объекта. Затем сканер измеряет, сколько времени потребуется лазеру, чтобы прийти в норму, фиксируя точные данные о расстоянии и геометрии. Этот метод идеально подходит для получения высокого уровня детализации даже сложных форм.
● Фотограмметрия: этот метод включает в себя несколько фотографий объекта под разными углами. Программное обеспечение объединяет эти изображения для создания 3D-модели.
● Сканирование структурированным светом. В этом методе используется проектор для проецирования световых узоров на объект. Искажения в этих узорах фиксируются камерой для создания 3D-модели.
Лазерные 3D-сканеры более точны и могут обрабатывать сложные объекты, но фотограмметрия и сканирование структурированным светом также могут быть полезны в зависимости от приложения.
Обработка данных сканирования
После завершения сканирования собранные данные необходимо обработать для создания пригодной для использования 3D-модели. Этот процесс включает в себя очистку данных для удаления ошибок и дубликатов, согласование различных сканирований и уточнение модели, чтобы сделать ее гладкой и точной. Необработанные данные облака точек преобразуются в сетку, а затем модель оптимизируется для использования по назначению.
Данные часто экспортируются в различные форматы файлов, такие как STL, OBJ или PLY, в зависимости от того, для чего будет использоваться модель. Например, файлы STL обычно используются для 3D-печати, а файлы OBJ популярны для виртуальных сред.
Понимание 3D-лазерного сканирования

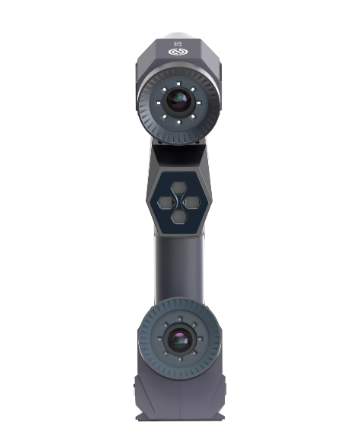

Что такое лазерный 3D-сканер?
Лазерный 3D-сканер — это сложный инструмент, который фиксирует геометрию объекта с помощью лазерных лучей. Эта технология широко используется благодаря своей точности при создании высокодетализированных 3D-моделей. В отличие от других методов, лазерные 3D-сканеры способны распознавать форму и размер объектов с большой точностью даже в сложных условиях или при наличии сложной конструкции.
Сканер излучает лазерные лучи, которые отражаются от поверхности объекта и возвращаются к датчику. Измеряя время, необходимое лазеру для возвращения, сканер рассчитывает расстояние и создает облако точек. Это облако точек затем преобразуется в 3D-модель, которую можно использовать для анализа, проектирования или воспроизведения.
Наука, лежащая в основе лазерного сканирования
Основная технология, лежащая в основе лазерных 3D-сканеров, включает лазерную триангуляцию или времяпролетность. Эти методы позволяют сканеру измерять расстояния с невероятной точностью. Лазерные лучи сканируют поверхность, а отраженный свет измеряется, чтобы создать точное цифровое представление геометрии объекта. Некоторые лазерные 3D-сканеры также считывают данные о цвете, что позволяет создавать более реалистичные модели.
Объединив несколько сканов под разными углами, сканер может построить полную 3D-модель, отражающую все детали объекта. Этот процесс отличается высокой точностью и скоростью, что делает лазерные 3D-сканеры предпочтительным выбором для многих отраслей.
Модель | Точность | Область сканирования | Скорость сканирования | Ценовой диапазон |
Модель А | 0,1 мм | 3 х 3 метра | 1 минута на сканирование | 5000–7000 долларов США |
Модель Б | 0,05 мм | 5 х 5 метров | 2 минуты на сканирование | 10 000–15 000 долларов США |
Модель С | 0,2 мм | 2 х 2 метра | 30 секунд на сканирование | 2000–4000 долларов США |
Применение 3D-лазерных сканеров
Лазерные 3D-сканеры имеют широкое применение в различных отраслях:
● Архитектура: для регистрации фактических условий, позволяющих проводить точные измерения при ремонте или реставрации.
● Проектирование продукции: инженеры используют лазерные 3D-сканеры для создания подробных моделей прототипов для тестирования и производства.
● Реверс-инжиниринг: лазерные 3D-сканеры используются для репликации деталей или компонентов, когда исходные файлы проекта недоступны.
● Сохранение исторического наследия. Музеи и исторические места используют 3D-сканирование для создания цифровых копий артефактов и зданий, сохраняя их для будущих поколений.
Как сделать 3D-сканирование с помощью смартфона
Использование приложений для 3D-сканирования
Благодаря развитию технологий смартфонов многие приложения теперь позволяют пользователям выполнять базовое 3D-сканирование с помощью камеры и датчиков телефона. Хотя приложения для 3D-сканирования для смартфонов не так точны, как профессиональные лазерные 3D-сканеры, они предлагают удобный и доступный способ создания простых 3D-моделей. Популярные приложения, такие как Trnio и Qlone, позволяют пользователям захватывать объекты, делая несколько снимков под разными углами и соединяя их вместе, чтобы сформировать 3D-модель.
Эти приложения работают по тому же принципу, что и фотограмметрия, но для создания модели используют камеру смартфона и вычислительную мощность. Хотя он не так точен, как лазерный 3D-сканер, он все же является полезным инструментом для быстрого сканирования объектов.
Советы по улучшению результатов сканирования
Для тех, кто использует смартфон для сканирования объектов, вот несколько советов, которые помогут улучшить результаты:
● Обеспечьте хорошее освещение, чтобы уменьшить тени и улучшить детализацию поверхности.
● Во время сканирования поддерживайте постоянное расстояние от объекта.
● Избегайте сканирования отражающих или прозрачных поверхностей, поскольку это может привести к ошибкам при сканировании.
Ограничения 3D-сканирования смартфона
Сканирование с помощью смартфона имеет свои ограничения, особенно с точки зрения точности и детализации. В отличие от лазерных 3D-сканеров, смартфонам сложно распознавать сложные формы или объекты со сложной текстурой. Кроме того, процесс сканирования может занять больше времени, а окончательная модель может потребовать дополнительного редактирования.
Если вам нужна высокая точность для профессиональных приложений, лучше всего инвестировать в лазерный 3D-сканер. Однако для повседневного или быстрого сканирования смартфоны все равно могут быть жизнеспособным вариантом.
Что происходит после сканирования?
Обработка и уточнение данных
После завершения сканирования необработанные данные проходят несколько этапов обработки для уточнения модели. Это включает в себя удаление шума, выравнивание различных сканов и исправление любых несовпадений и искажений. В результате получается чистая, оптимизированная 3D-модель, которую можно использовать для 3D-печати, виртуального моделирования или проектирования.
Экспорт и использование 3D-сканирования
После обработки 3D-модель можно экспортировать в различные форматы, например STL, OBJ или PLY, в зависимости от ее предполагаемого использования. Например, STL идеально подходит для 3D-печати, а файлы OBJ чаще используются для приложений виртуальной реальности (VR) и компьютерного проектирования (CAD). Затем модель можно интегрировать в различные рабочие процессы, будь то прототипирование, проектирование или цифровая среда.
Будущее 3D-сканирования и лазерных технологий
Поскольку технологии продолжают развиваться, 3D-сканирование становится быстрее, доступнее и доступнее. Лазерные 3D-сканеры находятся в авангарде этой революции: достижения в программном и аппаратном обеспечении делают их более эффективными и способными фиксировать еще более мелкие детали. Будущее открывает захватывающие возможности для отраслей, желающих использовать 3D-сканирование для различных приложений.
Заключение
3D-сканирование, особенно с помощью лазерных 3D-сканеров, производит революцию в промышленности, предоставляя точные цифровые копии физических объектов. Каждый шаг процесса, от подготовки до последующей обработки, играет жизненно важную роль в обеспечении точности. Будь то здравоохранение, архитектура или дизайн продукции, 3D-сканирование улучшает рабочие процессы, улучшает дизайн и открывает новые возможности. ZG Technology предлагает передовые решения для 3D-сканирования, обеспечивающие высококачественные результаты, способствующие инновациям и эффективности в различных отраслях.
Часто задаваемые вопросы
Вопрос: Что такое 3D-сканирование?
Ответ: 3D-сканирование — это процесс создания цифрового представления физического объекта. Он фиксирует форму, размер и текстуру, превращая их в 3D-модель, которую можно использовать в различных приложениях, таких как 3D-печать и виртуальная реальность.
Вопрос: Как работает лазерный 3D-сканер?
Ответ: Лазерный 3D-сканер использует лазерные лучи для измерения поверхности объекта. Сканер фиксирует время, необходимое лазеру для восстановления, создавая детальное трехмерное облако точек геометрии объекта.
Вопрос: Почему мне следует использовать лазерный 3D-сканер вместо других методов сканирования?
Ответ: Лазерные 3D-сканеры обеспечивают высокоточное и детальное сканирование, особенно сложных форм и поверхностей. Они идеально подходят для приложений, требующих точности, таких как архитектура, дизайн продукта и реверс-инжиниринг.
Вопрос: Насколько точным является 3D-сканирование с помощью лазерного 3D-сканера?
Ответ: Лазерные 3D-сканеры обеспечивают высокую точность, измеряя размеры до миллиметров. Точность зависит от модели сканера, но, как правило, они намного точнее, чем смартфон или базовые методы сканирования.
Вопрос: Для чего я могу использовать лазерный 3D-сканер?
Ответ: Лазерный 3D-сканер можно использовать для различных задач, таких как дизайн продукции, сохранение исторического наследия, архитектура, контроль качества и реверс-инжиниринг. Это помогает создавать подробные и точные цифровые модели для дальнейшего анализа или производства.
Вопрос: Сколько времени занимает 3D-сканирование?
О: Время 3D-сканирования зависит от размера и сложности объекта. С помощью лазерного 3D-сканера сканирование может занять от нескольких минут до нескольких часов, в зависимости от требуемого уровня детализации.
Вопрос: Сколько стоит 3D-сканирование?
Ответ: Стоимость 3D-сканирования зависит от таких факторов, как размер объекта и используемая технология. Профессиональные услуги с использованием лазерного 3D-сканера могут стоить дороже из-за высокой точности и детализации, которую они обеспечивают.
