Проверка сложных непризматических деталей с ЧПУ часто становится узким местом для современных производителей. Традиционные координатно-измерительные машины (КИМ) и ручные измерительные приборы просто не могут справиться со сложной геометрией, необходимой в аэрокосмической, автомобильной и медицинской промышленности. Это узкое место в метрологии вынуждает механические цеха разбирать тяжелые компоненты, транспортировать их в лаборатории с контролируемой температурой и ждать в длинных очередях, чтобы получить ШМ. Вы теряете ценное производственное время, рискуя при этом получить серьезные ошибки соосности во время переналадки детали.

Портативная 3D-метрология предлагает мощный сдвиг парадигмы, обеспечивая контроль качества непосредственно в рабочем цеху. Операторы могут получать плотные размерные данные, не снимая заготовку с приспособления. Мы оценим, как ручное лазерное сканирование обрабатывает органическую геометрию произвольной формы, и наметим реалистичные требования к реализации. Кроме того, мы поможем вам оценить повышение производительности и создать надежное экономическое обоснование для интеграции портативной метрологии в ваши повседневные операции обработки.

Ключевые выводы

• Произвольная и органичная геометрия на станках с ЧПУ требует сбора данных с высокой плотностью, с которой тактильные датчики КИМ с трудом справляются.

• **Интеллектуальный ручной 3D-сканер с синим лазером** отлично подходит для цехов благодаря своей способности обрабатывать блестящие, отражающие поверхность механически обработанных поверхностей без необходимости использования притупляющих спреев.

• Успешная реализация требует оценки не только базовой точности, но и объемной точности, возможностей динамической привязки и интеграции программного обеспечения сканирования в САПР.

• Хотя портативные сканеры значительно сокращают узкие места при проверке, они скорее дополняют, чем полностью заменяют традиционные КИМ, обеспечивая требования сверхжестких допусков (субмикронных размеров).

Узкое место в контроле: почему произвольная геометрия бросает вызов традиционным КИМ

Традиционные КИМ превосходно подходят для измерения призматических форм, таких как коробки, цилиндры и плоские плоскости. Органические поверхности представляют собой совершенно другую эксплуатационную задачу. Программирование траекторий зондирования поверхностей требует многих часов специализированного инженерного времени. Рассмотрим специальные автомобильные коллекторы или сложные лопатки аэрокосмических турбин. Команды качества должны определить сложные векторы, чтобы гарантировать, что щуп тактильного датчика ударяется о поверхность совершенно перпендикулярно касательной. Эти изнурительные усилия по программированию истощают ваши основные инженерные ресурсы.

Тактильное зондирование по своей сути фиксирует дискретные, отдельные точки данных. Вы можете запрограммировать КИМ так, чтобы она снимала пятьдесят точек на сложной кривой произвольной формы. Однако вы совершенно упускаете из виду все, что происходит между этими конкретными точками соприкосновения. Внезапное заедание инструмента, незначительная отдача материала или локальная вибрация часто остаются совершенно незамеченными. Нелинейные поверхности требуют методов захвата с высокой плотностью, чтобы действительно проверить соответствие обработанного профиля номинальной модели САПР.

Вы не можете игнорировать физическую логистику контроля качества в загруженном цехе. Перемещение тяжелых, надежно закрепленных деталей с 5-осевого станка с ЧПУ в отдельную метрологическую лабораторию сопряжено со значительными трениями. Это приводит к немедленным задержкам установки. После снятия с приспособления станка повторное выравнивание отбракованной детали для необходимой доработки становится невероятно трудным. Операторы тратят критические часы на ожидание разрешения лаборатории вместо того, чтобы поддерживать вращение шпинделя и получать прибыль.

Распространенная ошибка: использование упрощенных размеров ограничивающей рамки для компонентов произвольной формы часто маскирует основные отклонения профиля. Инженеры ошибочно полагают, что несколько стратегических точек соприкосновения гарантируют общее соответствие геометрии.

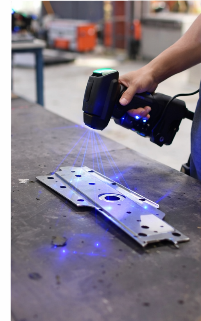

Как интеллектуальный портативный синий лазерный 3D-сканер решает сложную геометрию с ЧПУ

Переход к оптической метрологии напрямую решает проблему длительных задержек при проведении проверок. Физика коротковолновых лазеров меняет все в современной металлообработке. Синий свет работает на более короткой длине волны, чем старые красные лазерные системы. Это физическое свойство создает значительно меньше спекл-шума во время сбора данных. Это обеспечивает невероятно чистый сбор данных на блестящих, отражающих поверхность металлах, обработанных механической обработкой. Вам больше не нужно наносить грязный мел или матирующие спреи на свежевырезанные алюминиевые детали. Интеллектуальный портативный синий лазерный 3D-сканер естественным образом считывает эти сложные поверхности, сохраняя истинную размерную целостность вашего компонента.

Метрологическое оборудование обычно плохо работает под воздействием вибраций в цеху. Технология оптического слежения полностью обходит это традиционное ограничение. Размещая небольшие отражающие объекты позиционирования на детали или ее креплении, система создает локализованную систему координат. Сканер и физическая часть могут двигаться совершенно независимо друг от друга. Проезжающие поблизости вилочные погрузчики или тяжелые штамповочные прессы, работающие поперек прохода, не повредят ваши данные измерений. Эта динамическая привязка идеально нейтрализует вибрации окружающей среды.

Скорость и плотность данных показывают, что портативное сканирование действительно доминирует в промышленной метрологии. Захват миллионов дискретных точек в секунду создает полноценный цифровой двойник вашей физической части. Мы полностью устраняем «слепые зоны», возникающие между отдельными попаданиями зонда КИМ. Вы мгновенно накладываете это плотное облако точек на исходную 3D-модель CAD. Программное обеспечение для проверки затем создает высоконаглядную цветовую карту. На этой карте точно показаны места отклонения поверхности от номинальных допусков по всему компоненту.

Передовой опыт: Всегда устанавливайте жесткую систему отсчета, используя физические ориентиры на крепежном приспособлении, а не только на детали. Это позволяет вам проверять несколько идентичных компонентов без повторного применения целей.

Основные критерии оценки проверки деталей произвольной формы

Производители часто сосредотачиваются исключительно на базовых характеристиках точности, указанных в технических характеристиках. Однако пространственное разрешение определяет окончательный успех при работе со сложной геометрией станков с ЧПУ. Для передачи острых обработанных краев и тонких переходов произвольной формы требуется огромная детализация. Лазерный 3D-сканер высокого разрешения отображает мельчайшие топографические изменения на металлической поверхности. Он четко различает истинное отклонение поверхности от простой отметки инструмента. Высокое разрешение гарантирует, что вы захватите реальную геометрию, а не математически сглаженную аппроксимацию.

Физический масштаб приводит к суммированию ошибок измерения на больших расстояниях. При сканировании больших, непрерывных деталей с ЧПУ, таких как авиационно-космические переборки, объемная точность становится критически важной. Этот показатель, измеряемый в миллиметрах на метр (мм/м), определяет, как накапливается ошибка при перемещении по большому измерительному объему. Такие организации, как VDI/VDE, предоставляют стандартизированные рамки (например, VDI/VDE 2634, часть 3) для подтверждения этих утверждений. Вы должны убедиться, что выбранное устройство сохраняет жесткие допуски от одного конца двухметровой отливки до другого, чтобы предотвратить сбои при сборке в дальнейшем.

Аппаратное обеспечение представляет собой лишь половину метрологического уравнения. Высокоточный 3D-сканер для 3D-измерений оказывается практически бесполезным без надежного программного обеспечения для проверки. Вам нужны возможности беспрепятственного экспорта на такие платформы, как PolyWorks или Geomagic Control X. Эти расширенные программы позволяют автоматически извлекать геометрические размеры и допуски (GD&T). Для оценки сложных выносок, таких как профиль поверхности, истинное положение или цилиндрическость, требуется программное обеспечение, которое быстро обрабатывает массивные наборы данных облаков точек и выдает сертифицированные отчеты о соответствии.

Сравнительная таблица технологий: тактильная КИМ и портативное лазерное сканирование

Проверка реальности рабочего процесса: риски внедрения и процесса

Оптическое сканирование в цехах представляет собой уникальные рабочие процессы по сравнению с традиционными методами. Большинству оптических систем метрологического уровня требуются отражающие клейкие мишени для ориентации в трехмерном пространстве. Перед началом сканирования необходимо нанести эти небольшие наклейки на деталь или окружающее приспособление. Эта фаза целевого нанесения добавляет к общему времени цикла краткую ручную работу. Производственные группы должны учитывать эту подготовительную работу при планировании процедур крупномасштабных проверок, чтобы избежать узких мест в процессе.

Хотя динамическая привязка легко справляется с физической вибрацией, окружающие атмосферные условия по-прежнему требуют вашего уважения. Экстремальные колебания температуры в открытом цехе напрямую влияют на физическую часть. Тепловое расширение меняет размеры крупной алюминиевой отливки независимо от того, насколько точен ваш лазерный сканер. Операторы должны обеспечить достижение теплового равновесия деталей перед проверкой жестких допусков, как это происходит при использовании любого традиционного метода измерения.

Продавцы часто продают портативные сканеры как просто устройства типа «наведи и снимай». Процесс физического сканирования действительно интуитивно понятен большинству машинистов. Однако истинная кривая обучения проявляется на последующем этапе обработки данных. Обучение операторов правильному выравниванию захваченного облака точек с основной моделью САПР требует специальной практики. Понимание того, когда использовать наиболее подходящую систему опорных точек (RPS) или выравнивание на основе базовых данных, имеет решающее значение. Интерпретация анализа отклонений требует фундаментальных знаний в области метрологии, чтобы предотвратить ложную браковку годных деталей.

Приоритеты обучения основных операторов

• Правильное расстояние между лазерами и методы сканирования для оптимизации скорости сбора данных.

• Стратегическое целевое размещение, позволяющее избежать скрытия важных геометрических особенностей детали.

• Распознавание ложных всплесков данных, вызванных случайными отражениями или неправильными настройками экспозиции.

• Освоение стратегий выравнивания исходных данных в среде программного обеспечения для контроля.

• Точная интерпретация отчетов об отклонениях с цветовой картой на основе выносок инженерных чертежей.

Создание бизнес-кейса и составление короткого списка решений

Для оправдания инвестиций в новую метрологию необходимо выйти за рамки базовых характеристик оборудования. Измерьте почасовую финансовую стоимость простоя шпинделя, пока дорогие детали ожидают традиционной проверки КИМ. Сравните это наказание с возможностью выполнять сканирование в машине. Проверка детали перед ее разжатием означает, что вы можете немедленно возобновить обработку, если потребуется доработка. Такое значительное сокращение времени наладки приводит к быстрому повышению производительности всего производственного цеха.

Сопоставьте список вашего оборудования строго с вашими требованиями к инженерным допускам. Избегайте покупки избыточных возможностей, которые вам не нужны, но не занижайте характеристики основного инструмента проверки. Если для ваших сложных деталей произвольной формы требуется допуск около ±0,025 мм, покупка синего лазерного сканера метрологического класса имеет вполне логичный смысл. Они легко справляются с этими требованиями в производственной среде. И наоборот, если ваше приложение требует сверхжестких субмикронных допусков для глубоких отверстий двигателя, традиционная КИМ остается абсолютно необходимой для достижения соответствия.

Никогда не приобретайте оптическое метрологическое оборудование исключительно на основании глянцевой маркетинговой брошюры. Менеджеры по качеству должны требовать живой демонстрации на месте в реальных условиях. Строгая проверка концепции проверяет работу оборудования в конкретных условиях освещения, обработки поверхности и ограничений производственного цеха.

Шаги для эффективного подтверждения концепции (POC)

1. Выберите три самые сложные детали произвольной формы с высокой отражающей способностью, которые сейчас производятся.

2. Не позволяйте поставщику использовать собственные идеально изготовленные тестовые блоки с матовой поверхностью.

3. Проведите демонстрацию прямо в активном цехе рядом с работающими станками с ЧПУ.

4. Запланируйте весь процесс от целевого приложения до создания окончательного отчета GD&T.

5. Сравните отсканированные данные облака точек с историческими отчетами CMM для той же детали.

Заключение

Переход на ручное лазерное сканирование служит стратегическим оперативным шагом, направленным на устранение постоянных отставаний в ШМ. Это дает вашей команде возможность добиться 100% контроля поверхности изделий сложной геометрии непосредственно в цеху. Снимая плотные цифровые двойники, вы выявляете локальные отклонения инструмента, которые часто пропускают тактильные датчики.

Чтобы двигаться вперед, мы рекомендуем провести аудит текущих узких мест при проверке, чтобы количественно оценить потери рабочего времени. Определите максимально допустимое объемное отклонение на основе самых строгих допусков клиента. Наконец, начните тщательное эталонное тестирование с ведущими поставщиками метрологии, используя ваши собственные активные производственные детали для проверки производительности в реальных условиях.

Часто задаваемые вопросы

Вопрос: Может ли портативный 3D-сканер полностью заменить нашу КИМ?

О: Нет. Они дополняют друг друга. Ручные сканеры идеально подходят для проверки в цехах, обратного проектирования и 100% контроля поверхности сложных форм. КИМ по-прежнему необходимы для обеспечения сверхточных, глубоких или субмикронных позиционных допусков.

Вопрос: Нужно ли использовать спрей для сканирования только что обработанного алюминия или стали?

О: В целом нет. Современная технология синего лазера специально разработана для обработки высококонтрастных, отражающих и блестящих поверхностей, сохраняя при этом истинную размерную целостность детали.

Вопрос: Сколько времени занимает проверка детали произвольной формы по сравнению с традиционными методами?

Ответ: В то время как традиционное программирование и выполнение КИМ для сложных поверхностей может занять часы, лазерное сканирование в сочетании с заранее запрограммированными шаблонами программного обеспечения для контроля часто сокращает процесс до минут, создавая мгновенные отчеты об отклонениях с цветовой картой.
