Hyperscan DX Оптическое отслеживание 3D -сканер со сканированием без маркеров и маркерами.

Hyperscan DX Оптическое отслеживание 3D -сканер со сканированием без маркеров и маркерами.


штат:



Запрос цены

Модель:
Hyperscan DX
Марка продукта:
ZG Technology

3D-сканер с интеллектуальным оптическим слежением, HyperScan DX, использует технологию красного лазера с несколькими рабочими режимами.Стандартный режим сканирования оснащен 26 красными лазерными линиями со скоростью сканирования до 1,340,000 измерений / с, что значительно повышает эффективность сканирования;Дополнительный режим сканирования одной строки может хорошо измерить труднодоступные области.

HyperScan DX может работать с оптическим отслеживанием от трекера и не требует маркеров на поверхности деталей, он также может сканировать маркерами на поверхности деталей, не нуждаясь в трекере.

Особенности продукта

Высокоскоростной 3D-сканер с оптическим слежением

Высокая скорость сканирования

Скорость сканирования до 1340 000 измерений / с с 26 лазерными линиями

Область сканирования до 550 x 500 мм

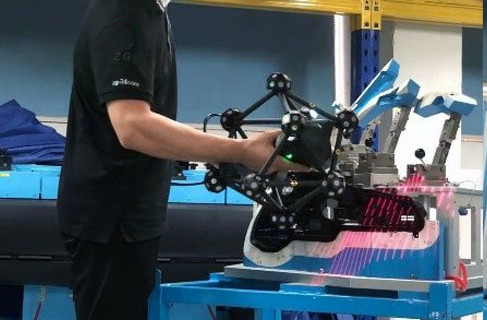

Сканирование без маркеров

Сканирование без маркеров с оптической системой слежения

Экономьте время на расстановку маркеров для крупного объекта

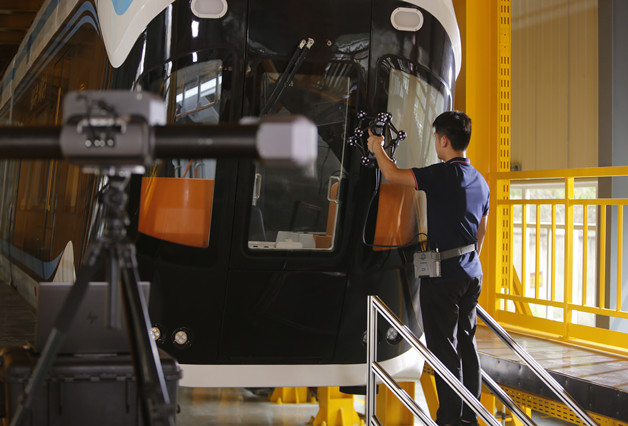

3D-сканер с оптическим слежением и беспроводным модулем

Беспроводное соединение

Работа с ZGFreeBox-S и ZGFreeBox-T для беспроводного сканирования

Свободно перемещайтесь, не повреждая кабели

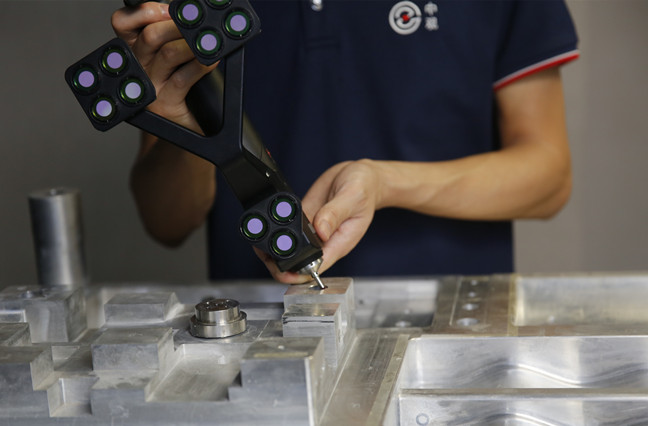

Совместимость с портативной КИМ

Интеграция сканирования и измерения метрологического уровня в одну систему слежения

Технические характеристики
Модель		HyperScan DX
Скорость измерения		1,340,000 измерений в секунду
Область сканирования		до 550 x 500 мм
Лазерный источник		26 красных лазерных линий для стандартного сканирования + Дополнительная 1 красная лазерная линия для труднодоступных мест
Легкий класс		Класс 2 (безопасный для глаз)
разрешение		до 0,02 мм
Точность		до 0,025 мм
Объемная точность самопозиционирующейся системы (С трекером)	9,6 м³ (3,5 м)	0,064 мм / м
	17,6 м³ (4,2 м)	0,078 мм / м
Объемная точность + PhotoShot		0,044 + 0,015 мм / м
Расстояние отрыва		350 мм
Глубина резкости		400 мм
Система позиционирования маркеров - режим сканирования (Без трекера)	Объемная точность	0,02 + 0,035 мм / м
	Объемная точность + PhotoShot	0,02 + 0,015 мм / м
Масса		1,5 кг
Стандарт подключения		USB 3.0
Рабочая температура		-20 ~ 40 ℃
Рабочая влажность (без конденсации)		10% - 90%
Формат экспорта		.stl, .ply, .obj, .txt, .xyz, .asc.и т. д. настраиваемый
Совместимое программное обеспечение		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 и SolidWorks), PTC (Pro / ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX и Solid Edge) и Т. Д.

HyperScan DXПриложения

1. Техническое обслуживание, ремонт и осмотр трубок

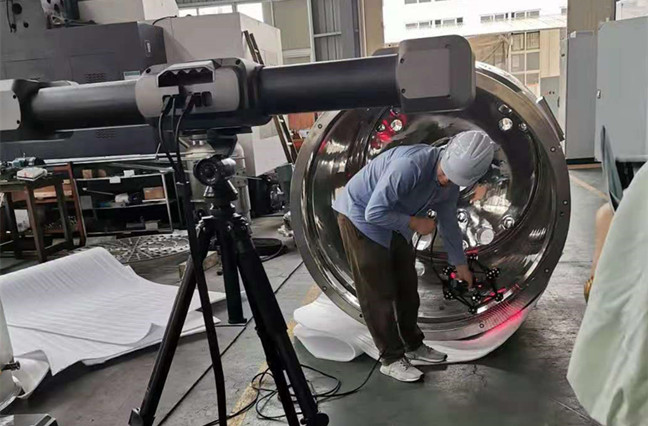

3D-сканер с оптическим слежением для технического обслуживания, ремонта и капитального ремонта оборудования

Оптическое слежение за 3D-сканированием для проверки

2.Сканирование деталей крупного производственного оборудования без маркеров

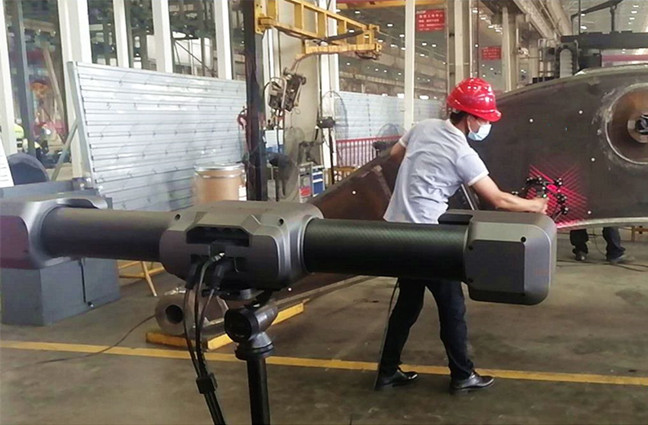

Оптическое 3D-сканирование для проверки крупного оборудования

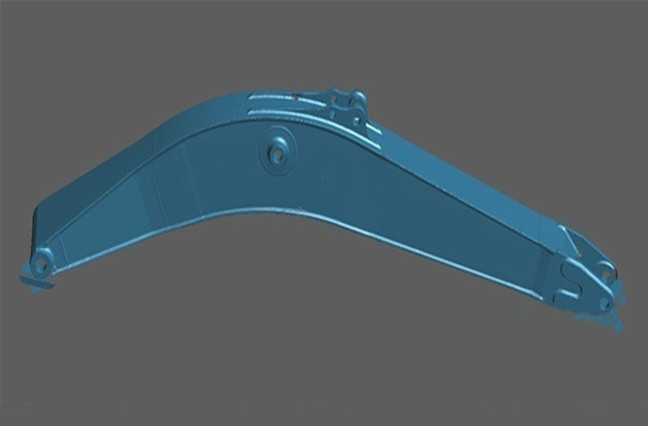

3D-сканер с оптическим отслеживанием и сканированием без маркеров

3. 3D-сканирование для реверсивной конструкции высокоскоростного поезда.

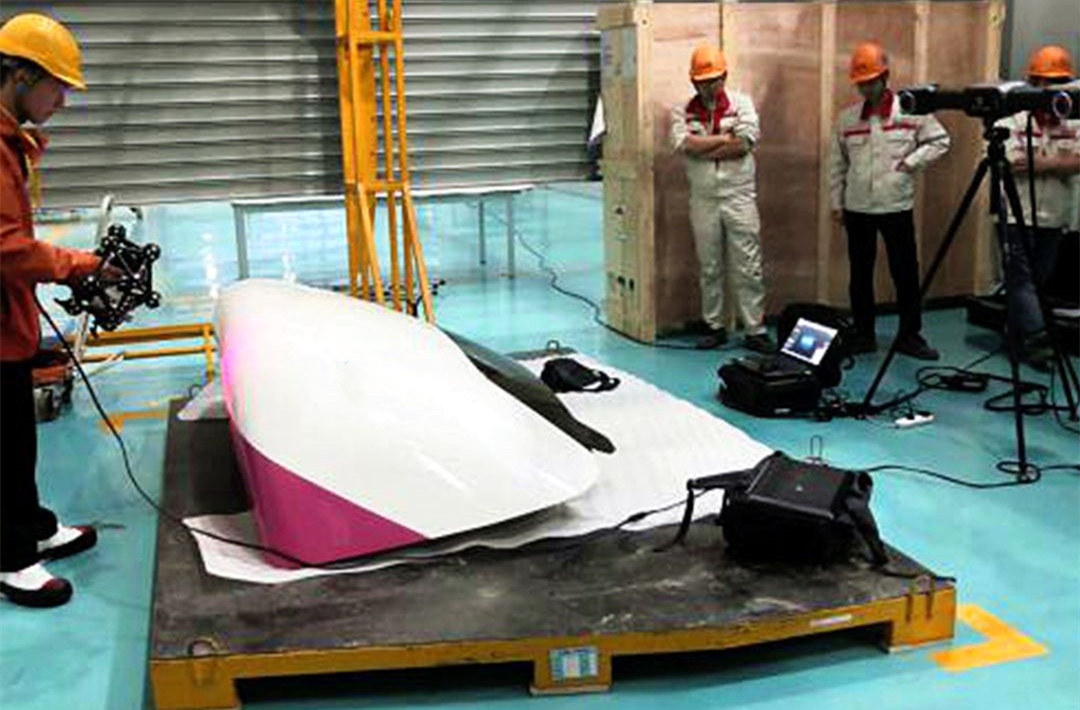

Оптическое отслеживание 3D-сканирования для обратного дизайна

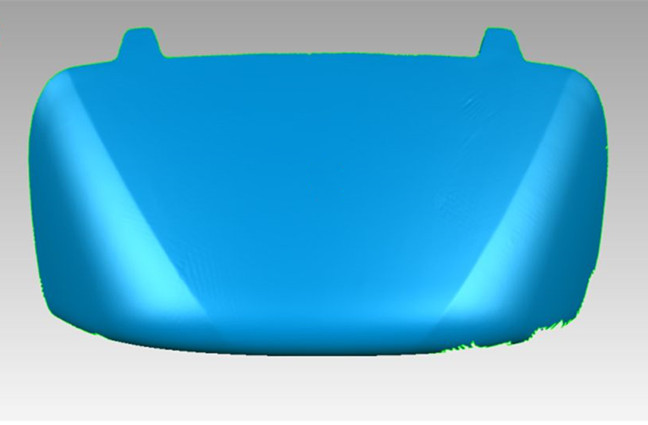

Оптическое слежение за 3D-сканированием для железнодорожной транспортной отрасли

Наши преимущества

3D-сканер с оптическим слежением

Инновации никогда не прекращаются

Лазерный 3D-сканер с оптическим слежением

Стандартное качество ISO

3D-сканер с оптическим слежением за качеством

Глобальная сеть продаж

3D-сканер с оптическим слежением для обратного проектирования

Техническая поддержка 24/7

3D-сканер с оптическим отслеживанием и сканированием без маркеров

Система профессионального обучения

Наши услуги

3D-сканер с оптическим слежением и сканированием без маркеров и с позиционированием маркеров
