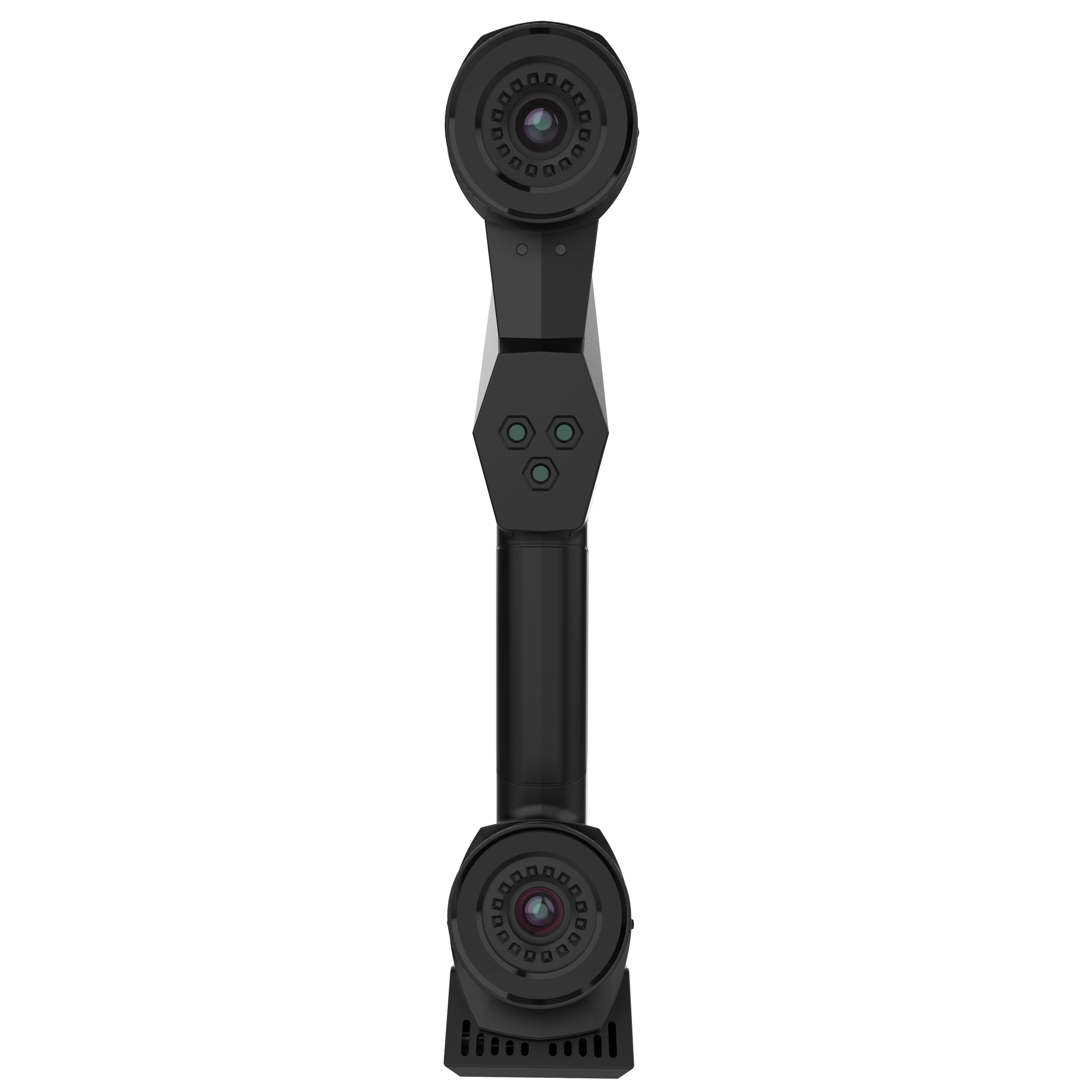

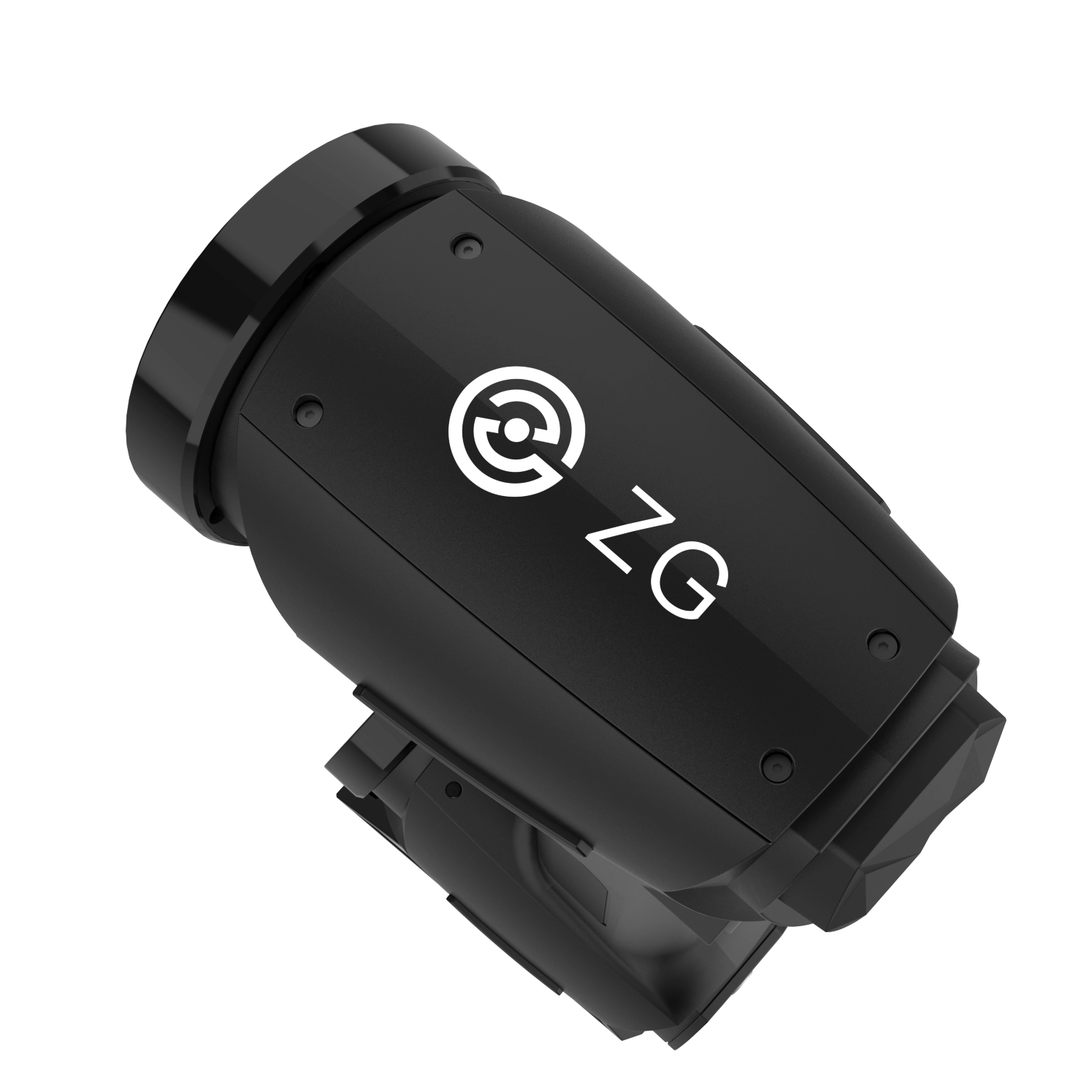

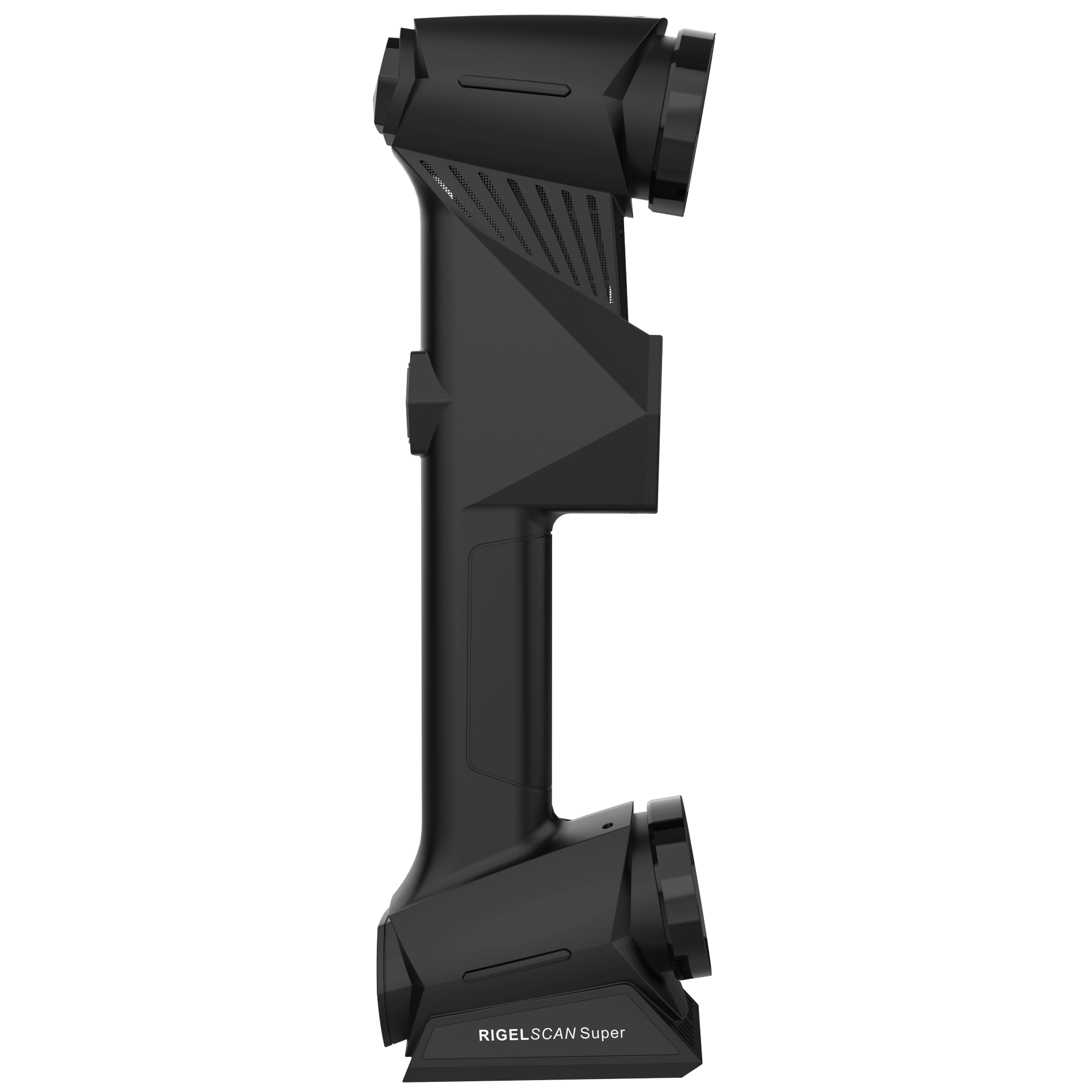

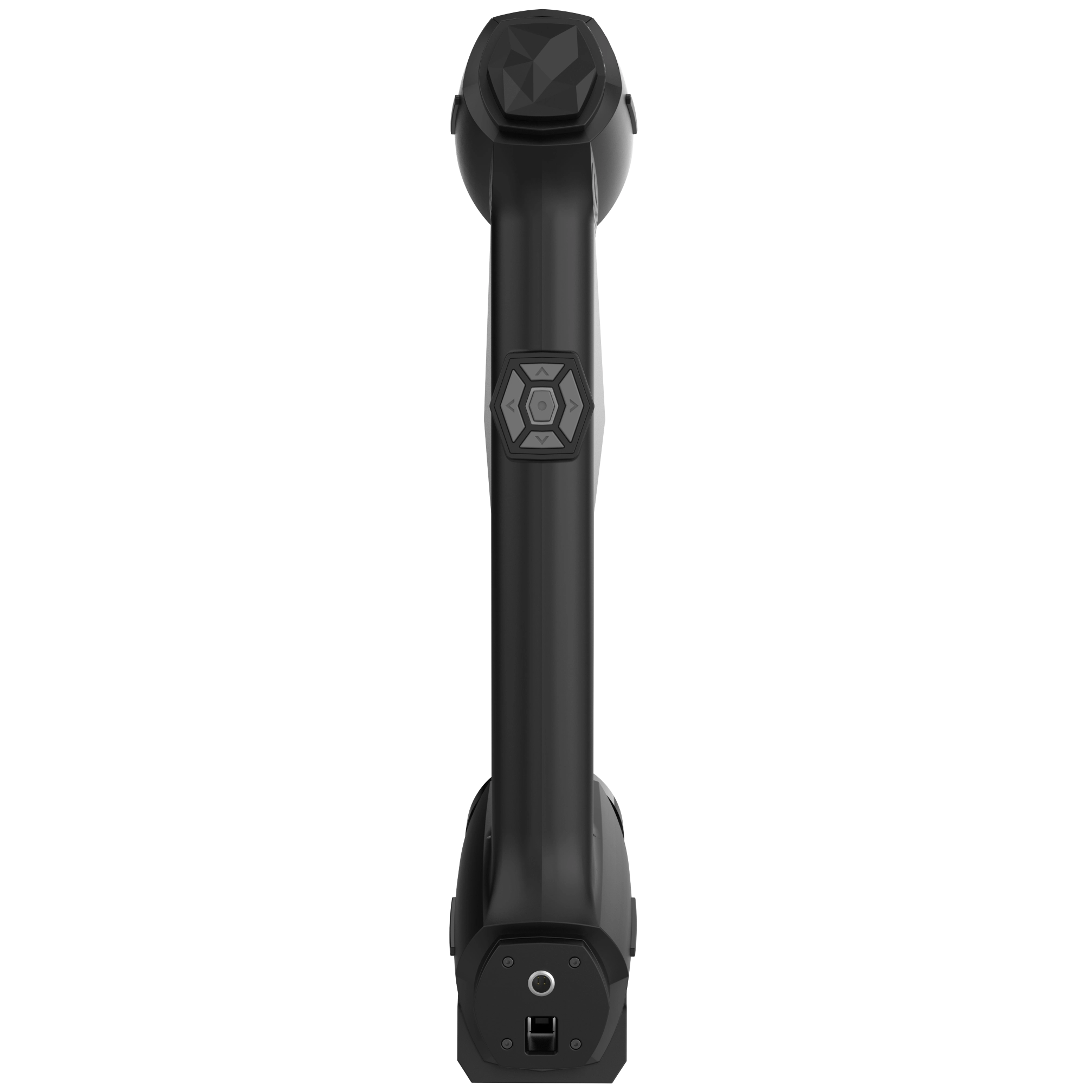

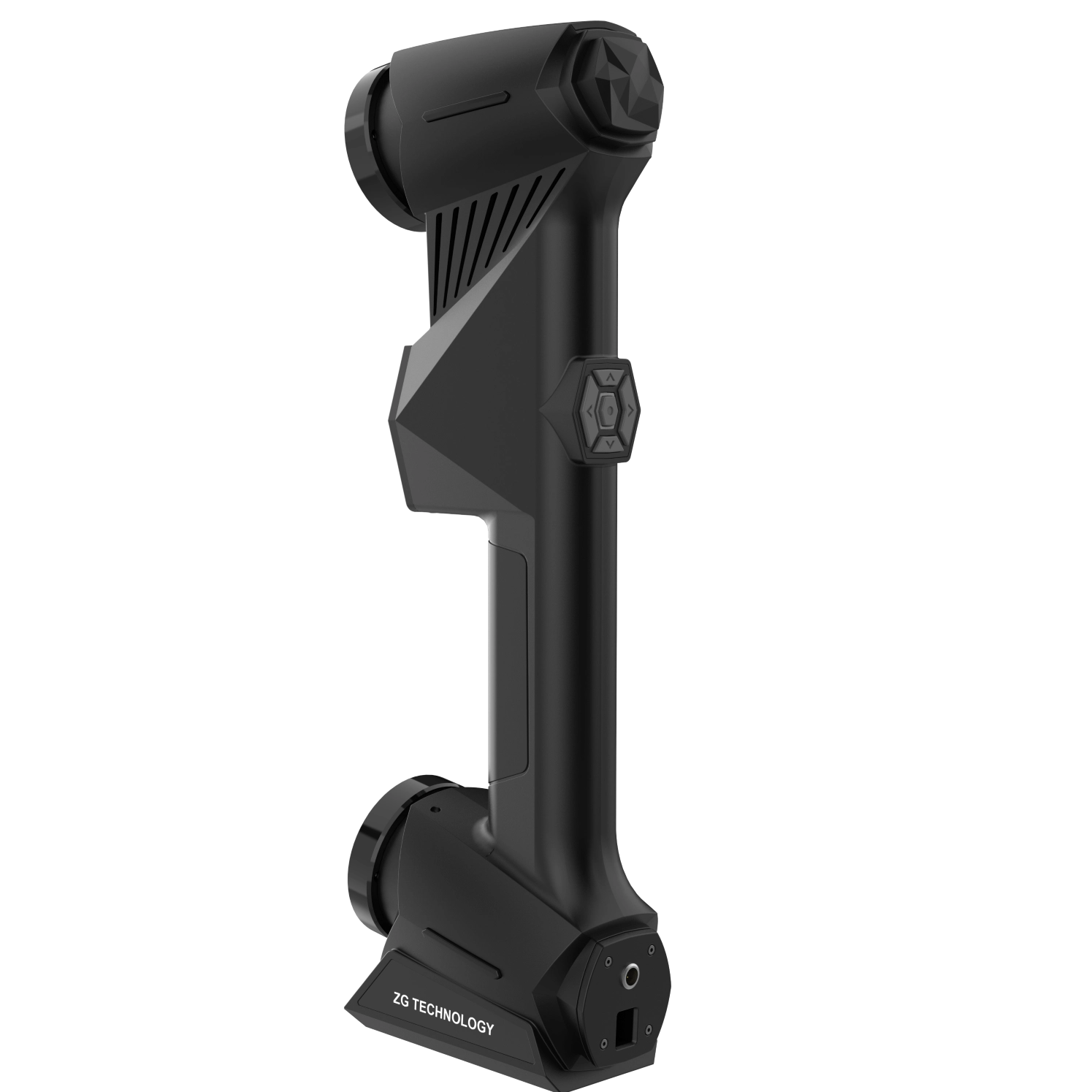

РигельСканирование Super специально разработан для большей части сканирования и измерения. Из -за своей гибкой и регулируемой способности сканирования он может не только получить высокие данные о точных сканировании большой и сложной части без подготовки поверхности заранее, но и запечатлеть детали в небольшой локальной области.
Galaxy Mode обеспечит объемную точность в большей части сканирования, а калибровка в режиме реального времени упростит рабочий процесс, чтобы сделать операцию автоматическим и плавным, что очень подходит для промышленности с большим количеством сканирования и измерения, таких как аэрокосмическая, транспортная, энергия, горная промышленность, тяжелая промышленность , масло и трубопровод, литья и плесени и т. Д.
Высокая эффективность сканирования
Скорость сканирования до 3 380 000 измерений/с
Зона сканирования до 2200 мм х 2100 мм
Супер большой объем измерений
Общий объем измерений до 4,2 м³
Гибкая и регулируемая способность сканирования
Калибровка в реальном времени
Калибровка в реальном времени для оптимизации рабочего процесса, чтобы сделать операцию автоматической и гладкой
Режим галактики для оптимизации объемной точности для большей части сканирования
Не нужно разминки
Один ящик дизайн
РигельСканирование Супер и стандартные аксессуары и БЕСПЛАТНОКОРОБКА Может быть упакован в один вариант переноски для легкого путешествия.
| Технические спецификации |
| Модель | РигельСканирование Супер |
| Скорость измерения | 3 380 000 измерений/с
|
Лазерный источник | 51 синие лазерные линии |
| Светлый класс | Класс 2м (сейф глаз) |
| Разрешение | до 0,1 мм |
| Точность(1) | до 0,075 мм
|
| Объемная точность(2) | 0,1 мм + 0,015 мм/м
|
| Рабочая дистанция (рядом) | 300 ~ 600 мм |
| Рабочая дистанция (середина) | 600 ~ 1300 мм |
| Рабочая дистанция (далее) | 1300 ~ 2500 мм |
| Захват вспышки отверстия | Поддерживается |
| Масса | 1,3 кг
|
| Измерение | 400 × 135 × 75 мм |
| Стандарт соединения | USB 3.0 |
| Эксплуатационная температура | -10 - 40 ℃ |
| Операция влажности (не конденсирование) | 10% - 90%
|
| Выходной формат | .stl, .ply, .obj, .txt, .xyz, .asc. и т. д
|
Совместимые программные материалы(3) | Inspire, PC-DIMS, Designer, 3D-системы (Geomagic Solutions), Innovmetric Software (Polyworks), Dassault Systems (Catia V5 и Solidworks), PTC (Pro/ Engineer), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage) , Siemens (NX и сплошной край) и т. Д. |
Патент | CN106228603B, CN208174805U, CN111486801B, CN212539085U, CN106767895B, CN106204544B, CN304321958S, CN108038878B, CN21111114U, CN108038878B 224013U, CN21492-4384U, CN215572695U |
(1): Rigelscan Super (ISO 17025 аккредитован): результаты получены на расстоянии противостояния 0,6 м и 1,3 м при VDI/VDE 2634 Часть 3 Стандарт и точность
оценивается с помощью измерений диаметра на прослеживаемых артефактах сферы.
(2): Rigelscan Super (ISO 17025 аккредитован): результаты получены на расстоянии противостояния 0,6 м и 1,3 млн. На основе VDI/VDE 2634 Часть 3 Стандарт в Galaxy
Режим и объемная точность оцениваются с помощью прослеживаемой длины артефактами путем измерения их в разных местах и ориентациях в рабочем объеме.
(3): также совместим со всей основной метрологией, САПР и компьютерным графическим программным обеспечением с помощью универсального импорта формата сетки и облака точек.
| РигельСканирование Супер Приложения |
1. Контроль качества в листовой части
2. Обратная техническая инженерия трубопровода
3. 3D визуализация скульптуры
